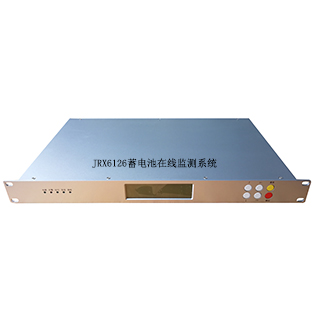

JRX6126蓄电池在线监测系统
产品介绍
JRX6126蓄电池在线监测系统，采用高耐压的光隔离元件、短路保护技术使设备采集电路安全可靠。测试内阻采用抗干扰性高、安全可靠的直流放电法，有效地滤除交流纹波干扰，采集数据更加真实可靠。采用高精度数据转换器采集数据，测试数据精度高，一致性、稳定性、重复性好，寿命长。
该仪器主要针对12V、容量5Ah～300Ah的电池进行在线监测，主要监测数据机房UPS电池。
JRX6126蓄电池在线监测系统，采用高耐压的光隔离元件、短路保护技术使设备采集电路安全可靠。测试内阻采用抗干扰性高、安全可靠的直流放电法，有效地滤除交流纹波干扰，采集数据更加真实可靠。采用高精度数据转换器采集数据，测试数据精度高，一致性、稳定性、重复性好，寿命长。
该仪器主要针对12V、容量5Ah～300Ah的电池进行在线监测，主要监测数据机房UPS电池。
· 实时监测蓄电池的电池组端电压、单体电压、充放电电流、环境温度。
· 可以本地、远程控制测试内阻，也可以设置定时测试内阻。
· 可设置报警上下限值，并发出报警数据，有告警指示灯，配干接点输出（可外接告警装置），干接点选配。
· 可监测充电和核对性放电数据，并计算充放电电量。
· 事件日志：可对用户的操作以及内阻测试等进行记录。
· 数据存储：仪器内置存储空间，可以保存单体电压历史记录，组端电压、电流、温度、电量历史记录，单体内阻历史记录，事件日志历史记录，告警记录，并且可以在液晶上查询存储数据。
· RS485通信口，MODBUS规约。
· 19英寸1U机箱，可在机柜内安装。
|
项 目 |
技 术 参 数 |
||
|
型号 |
规格 |
监测电池数量 |
工作电源 |
|
JRX6126 |
110V |
12V电池：监测1组×8或9节，2组8或9节 |
AC220V或DC110V |
|
220V |
12V电池：监测1组×（16～22）节 |
AC/DC220V |
|
|
组端电压 |
测量范围：0～300V，精度：±0.2%±0.5V |
||
|
单体电压 |
测量范围：0～20V，精度：±0.1%±10mV |
||
|
单体内阻 |
测量范围：0.05mΩ～65mΩ，精度：±2%±20μΩ |
||
|
充放电电流 |
测量范围：0～电流传感器量程，精度：±1% |
||
|
充放电电量 |
测量范围：0Ah～电池容量，精度：±2% |
||
|
温度 |
测量范围：-20℃～+120℃，精度：±1% |
||
|
通讯方式 |
RS485，MODBUS规约 |
||
|
工作环境 |
工作温度：-20℃～50℃，相对湿度：5%～80% |
||
|
尺寸/重量 |
19英寸1U：483×280×44mm（长×宽×高）/2.3KG |
||
|
显示屏 |
4.5吋，25664点阵液晶 |
||
